计算流体力学 (CFD)、软件和芯片设计有许多共通之处。它们都会创建相关对象的规范，并最终将该规范作为制造过程的一部分；且都需要进行某种类型的验证，以检查设计是否符合预期。但同时，它们之间也存在着巨大的差异。

对于计算流体力学、软件和芯片设计，本文先从软件说起。笔者从 20 世纪 60 年代末开始编程，从那时起，基本的编程方法就没怎么变过。我们可以使用 Fortran、C++ 或 Python 等编程语言来编写“规范”。以前，“制造”可能涉及磁带、CD 或文件传输器。但 CD 上的内容与程序员用来“验证”（即软件debug）的内容基本相同，所以没有专门的验证过程。程序的编译和运行成本很低，以至于根本没必要为了避免成本而专门建立验证过程。验证过程反而会更贵。

现代的芯片则大不相同。“规范”通常是用 SystemVerilog 编写的，但制造一块芯片需要几个月的时间，成本可高达数千万美元，因此验证过程十分普遍（且昂贵）；因为从时间和金钱的角度来说，根本不可能制造大量的芯片来进行试验以确保其能正常运转。多年后，这种情况发生了很大变化。上世纪 80 年代初，当笔者刚开始在超大规模集成电路技术公司工作时，我们遇到了一个（就当时而言的）大芯片电源接地短路的问题；彼时，电路提取器尚未出现。当时唯一的解决办法是标划出布局、把它们粘在一起、铺在地板上、把电源网涂成红色、把接地网涂成绿色，直到找出问题所在。

如今，由于芯片更加复杂，需要使用更多的软件（以及模拟器和原型系统等硬件）。有时，IP 提供商会制造测试芯片，但一般来说，人们寄希望于 SoC 芯片设计能够一次性成功，并没有像软件那样的“编译并运行”心态。人们期望流片就是终点。

有趣的是，在过去，FPGA 设计更像软件，仅是编译然后查看是否能正常运转。但随着编译时间达到 24 小时或更久，进行大量的芯片式验证已经逐渐成为标准做法。

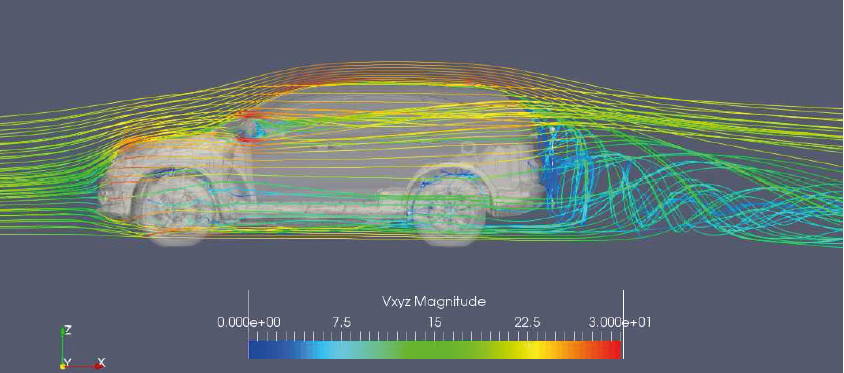

计算流体力学曾经是在现实世界中完成的，以汽车车身为例。曾经，在优秀的 CFD 软件出现之前，模型制造者会用粘土做出汽车的形状，而空气动力学验证则意味着将该模型放入风洞。其中一些可以用比例模型来完成，但建造全尺寸的汽车模型并把它们放进一个大风洞是非常昂贵的。如今，汽车的形状是在3D 建模软件中做出虚拟模型，利用 CFD 分析软件进行验证。最后可能会做出实体模型并放入风洞，但由于这只是作为最后一步操作，因此比一开始就放入风洞要节省大量成本。当然，我们不可能像处理芯片或软件那样，按下一个按钮，就把一款汽车转入生产环节进行批量生产。芯片设计更像是设计商用飞机，边设计边预订并加载首航，然后执行飞行。

尽管软件没有太大的变化，但除了“运行程序”以外，越来越多的其他工具开始出现。

“程序测试可以用来证明bug的存在，但永远不能证明它们不存在！"——Edsger Dijkstra （荷兰计算机科学家）

更强大的工具可以用来跟踪bug，比如 Klocwork 这样的静态代码分析、Valgrind 这样的存储使用正确性分析工具等等。随着 CFD 和 IC 设计的改变，许多昂贵的方法被强大的计算能力所取代。当然，计算能力已经变得越来越廉价，所以人们不必再纠结是使用风洞或者着色图，还是使用计算软件。

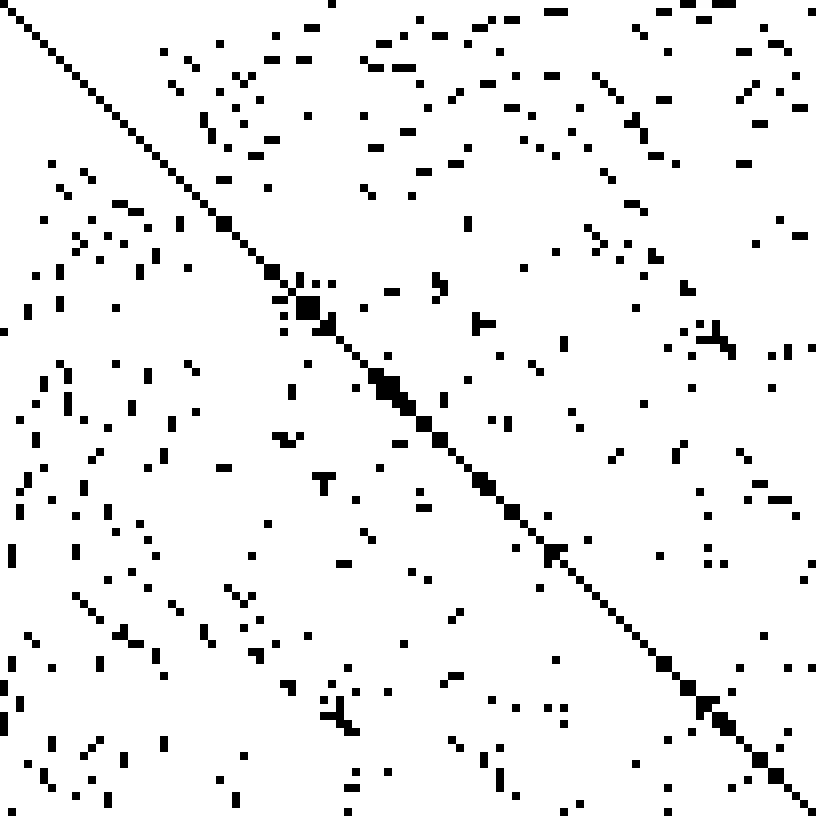

所有这些计算方法的基础是涉及庞大数据集的矩阵和图形运算。尽管CFD 乍看之下与 IC 设计毫无关系，但是当透过现象看本质，就会明白真相是什么。

过去十年的另一个大趋势是，从使用非常庞大的单一服务器到使用大量的核心和服务器。这些核心和服务器要么部署在专用的数据中心内，要么部署在云端（后者越来越常见）。这就需要对矩阵和图形算法进行重大改进，因为它们不能通过一些优秀编译器的运行而自动实现并行运算。

由此带来的结果是，软件分析、CFD 以及 IC 设计的许多方面都日益依赖于类似的高度并行矩阵和图形分析。
